液压缸圆锥破碎机也称液压圆锥破碎机，是一款通过液压来改变压强增大作用力设备，同时采用了液压调整排料口和实现过载保护，适用于破碎中等以上硬度、高硬度等石料，受到大家关注和喜爱，下面就来详细介绍这款产品。

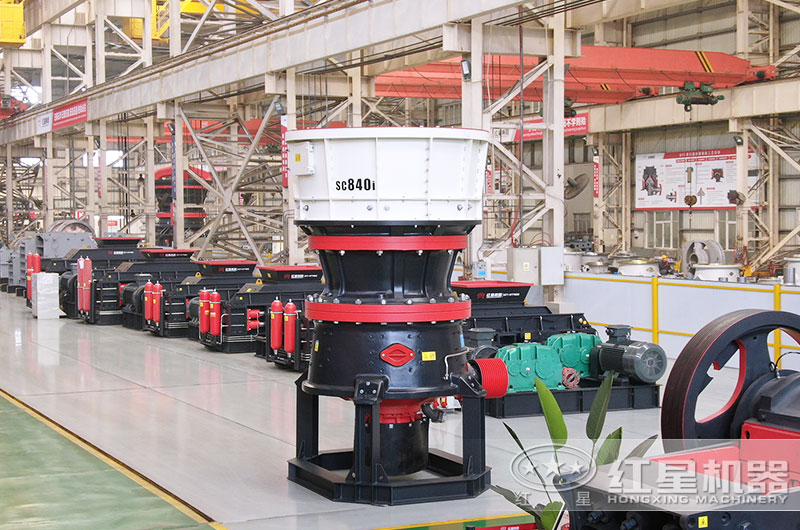

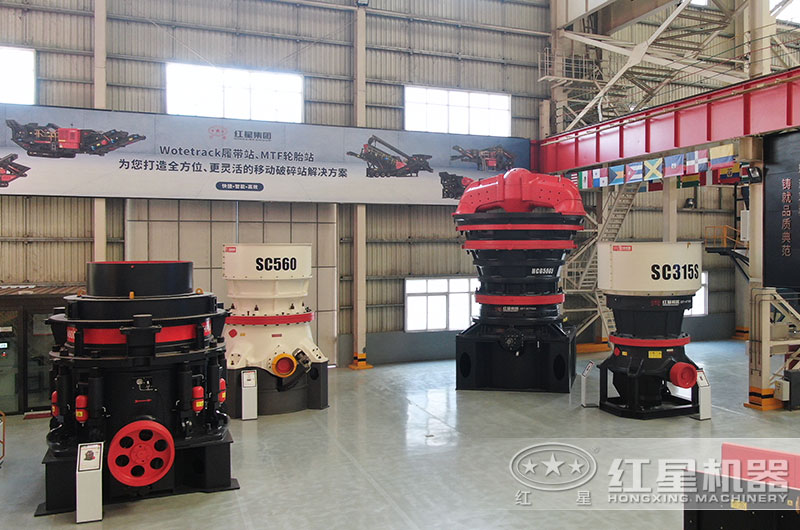

液压缸圆锥破碎机图片
液压缸圆锥破碎机一直顺应时代发展，综合客户实际生产需求，不断提升技术，有SC单缸液压圆锥破、HPM多缸液压圆锥破，一小时产量81-2181吨，其型号加一起大概有17种，另外，每一种型号又分为不同腔型，比如C1、C2、C3、F1、F2、F3等，可结合需求进行选择。
| 型号 | 腔型 | 最大给料尺寸（mm） | 处理能力（t/h） |
| HPM200 | C1 | 145 | 160~250 |
| C2 | 100 | 145~250 | |
| C3 | 75 | 120~250 | |
| F1 | 60 | 108~210 | |
| F2 | 45 | 81~210 | |
| HPM300 | C1 | 190 | 230~445 |
| C2 | 170 | 200~445 | |
| C3 | 120 | 180~445 | |
| C4 | 85 | 160~220 | |
| F1 | 40 | 140~220 | |
| HPM400 | C1 | 240 | 270~630 |
| C2 | 200 | 252~630 | |
| C3 | 160 | 243~630 | |
| C4 | 190 | 210~630 | |
| F1 | 75 | 162~370 | |
| F2 | 40 | 126~370 | |
| HPM500 | C1 | 270 | 365~790 |
| C2 | 230 | 328~790 | |
| C3 | 165 | 280~790 | |
| C4 | 105 | 202~450 | |
| F1 | 75 | 175~450 | |
| F2 | 42 | 158~450 | |
| HPM650 | C1 | 262 | 386~790 |
| C2 | 225 | 348~790 | |
| C3 | 175 | 300~790 | |
| F1 | 85 | 280~530 | |
| F2 | 42 | 220~530 | |
| HPM800 | C1 | 280 | 616~1100 |
| C2 | 240 | 522~1100 | |
| C3 | 214 | 495~1100 | |
| C4 | 175 | 380~1100 | |
| F1 | 125 | 328~730 | |
| F2 | 75 | 270~730 | |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
SC单缸圆锥破中碎系列技术参数：
| 型号 | 腔型 | 给料口尺寸 （mm） | 处理能力（t/h） |
| SC100S | C1 | 240 | 85-170 |
| C2 | 200 | 70-130 | |
| SC160S | C1 | 360 | 125-345 |
| C2 | 300 | 108-305 | |
| SC250S | C1 | 450 | 265-524 |
| C2 | 400 | 225-448 | |
| SC315S | C1 | 560 | 349-1050 |
| C2 | 500 | 318-892 | |
| SC450S | C1 | 600 | 498-1500 |
| C2 | 480 | 454-1274 |
SC单缸圆锥破细碎系列技术参数：
| 型号 | 腔型 | 给料口尺寸 （mm） | 处理能力 （t/h） |
| SC100 | F1 | 150 | 45-135 |
| F2 | 90 | 43-118 | |
| F3 | 50 | 25-40 | |
| SC160 | F1 | 200 | 69-215 |
| F2 | 115 | 57-184 | |
| F3 | 75 | 70-90 | |
| SC250 | F1 | 240 | 116-396 |
| F2 | 140 | 97-346 | |
| F3 | 70 | 90-251 | |
| SC315 | F1 | 275 | 177-662 |
| F2 | 215 | 209-643 | |
| F3 | 175 | 162-552 | |
| F4 | 85 | 175-325 | |
| SC560 | F1 | 300 | 448-1512 |
| F2 | 195 | 380-1373 | |
| F3 | 90 | 357-912 | |
| SC750 | F1 | 370 | 394-2181 |
| F2 | 300 | 342-2020 | |
| F3 | 230 | 267-1814 | |
| F4 | 120 | 248-1165 | |
| F5 | 85 | 185-1170 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
1单缸液压圆锥破碎机
是新一代产品，通过单个液压缸升降动锥，实现了排矿口调整、清腔、过铁和过载保护等多种功能，恒腔型的设计理念，使衬板使用寿命延长，轧臼壁不需填料，更换快捷方便，全天候连接物联网平台，有效提高生产力、预测性能，提高设备运行时间。
单缸液压圆锥破碎机图片
2多缸液压圆锥破碎机
是一款对产品粒形要求严格的新型圆锥破，其保险、调整、锁紧都采用液压装置来实现，升高动锥选派中心，优化腔型设计，采用层压破碎原理，使成品粒度均匀、粒型呈正方体，提高了产品质量，通过增大偏心距，以较低速度运转，带来更高产量。
多缸液压圆锥破碎机图片
液压缸圆锥破碎机在工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动，从而使圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
进料粒度：≤500mm
成品粒度：3-5-10-15-30mm
处理能力：时产300吨
设备配置：振动给料机+颚式破碎机+圆锥破碎机+振动筛+输送机；
液压缸圆锥破碎机工作现场视频
目前液压缸圆锥破碎机价格一般在十几万到百万元左右，其中间差异，主要是设备种类、型号选择、产量需求不同，另外，各个生产厂家的技术实力与设备质量参差不齐，造成了价格上的多样性，也会根据市场需求的变化而有所调整。
河南威客电竞VKGAME官方网站机器企业成立至今已有四十年，对原材料严格把关，生产技术完善，确保每台设备品质，让用户在使用过程中倍感安心，不仅享出厂价优惠，更能享受到从咨询、设计到售后的服务，具体液压缸圆锥破碎机价格，可在线咨询一键了解，有产品经理与您一对一进行沟通。
