卧式破碎机也称卧式粉碎机，正因是卧式结构设计，占地面积小、运营费用低，且生产效率高，深受砂石行业的朋友们喜爱，设备种类比较多，常用的有卧式反击破碎机和卧式锤破碎机，这里为大家介绍卧式反击破碎机工作原理、型号规格、价格等内容。
卧式反击破碎机采用新概念破碎技术，应用于冶金、化工、建材、水电等领域物料加工，在破碎生产线中主要用于中细碎作业，由衬板、链幕、转子部、板锤、调节弹簧、蝶形弹簧、后反击板部、前反击板部、架体部等组成，结构紧凑合理、运行可靠。

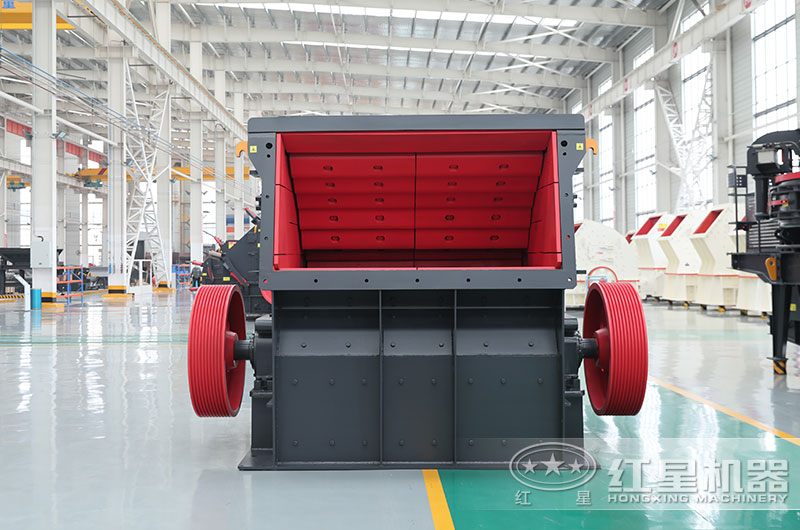

卧式反击破碎机图片
卧式反击破碎机实拍图

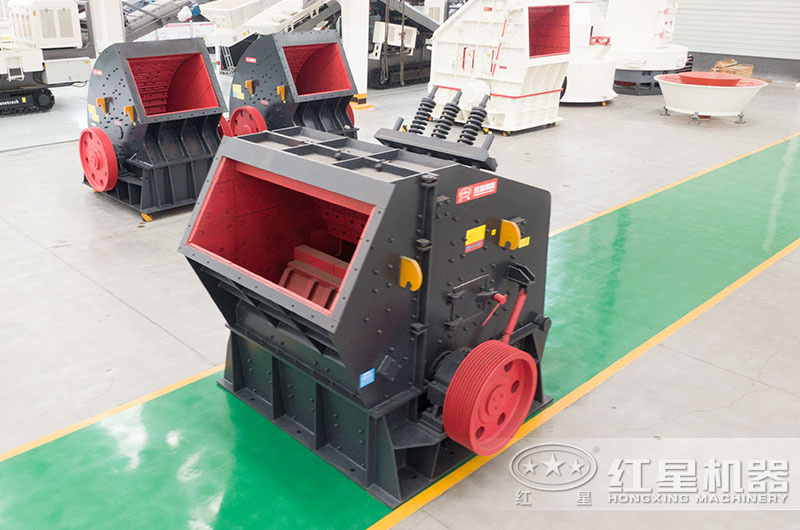

卧式反击破碎机俯视图
卧式反击破碎机工作原理：在电动机的带动下，转子高速旋转，物料进入破碎机后，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到所需粒度，从出料口排出。
卧式反击破碎机型号目前一共有16种，有PF和CI系列，每小时产量30-2000吨，比如PF-1214、PF-1315、PF-1520、PF-1820、CI1316、CI1415、CI1620等，适用于处理粒度800毫米以下的各种中硬度和软石料，抗压强较高可达350兆帕，可根据物料、产量、规模等，来合理选择，具体卧式反击破碎机型号规格表如下。
| 型号 | 进料口尺寸(mm) | 处理能力(t/h) |
| PF1007 | 400×730 | 30-70 |
| PF1010 | 400×1080 | 50-90 |
| PF1210 | 400×1080 | 70-130 |
| PF1214 | 400×1430 | 80-180 |
| PF1315 | 860×1520 | 100-280 |
| PF1320 | 993×2000 | 140-380 |
| PF1520 | 830×2040 | 200-550 |
| PF1820 | 1260×2040 | 300-800 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
二级和三级反击式破碎机技术参数
| 型号 | 最大给料粒度 (mm) |
处理能力 (t/h) |
| CI1110 | 250 | 60-210 |
| CI1213 | 300 | 80-280 |
| CI1316 | 300 | 100-350 |
| CI1521 | 350 | 200-600 |
初级反击破碎机参数
| 型号 | 最大给料粒度 (mm) |
处理能力 (t/h) |
| CI1313 | 600 | 100-480 |
| CI1415 | 600 | 120-600 |
| CI1620 | 800 | 220-900 |
| CI2023 | 800 | 200-2000 |
工作效率高：
坚固的重型转子结构，提高了处理量和破碎比，高铬板锤，抗冲击、抗磨损、冲击力大。
产品粒型好：
反击板与板锤间隙能方便调节，有效控制出料粒度，颗粒形状好。
高强度机架：
通过优化机架结构使连接强度更高，并且重量轻、结构紧凑，方便安装维护及运输。
多功能液压装置：
液压开盖、排料口的液压调节装置，可快速完成磨损件更换，控制粒度和级配，实现调节精度高、速度快，减轻劳动强度、缩短停机时间。
新型高耐磨材料：
模块化设计使得大部分易损件可互换，降低磨损件消耗，延长更换周期，减少配件库存，节约运行成本。

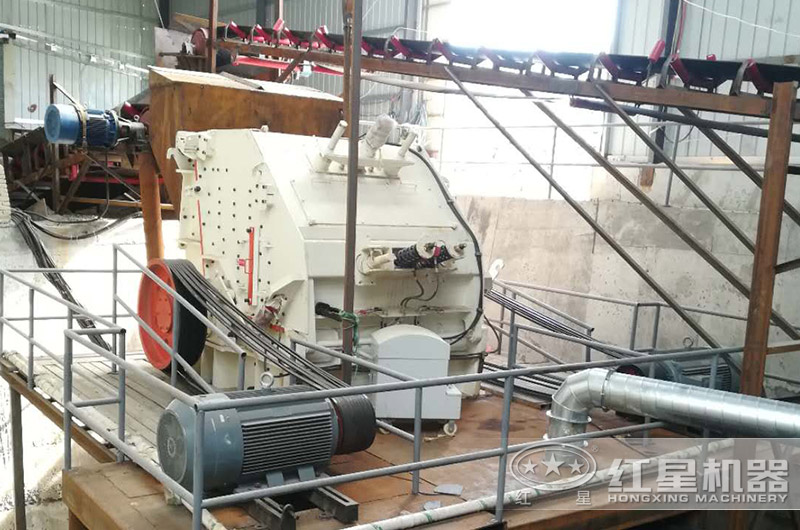

客户现场实拍图
缺点：
破碎硬度较大的矿石，易损件磨损加快，在运动时噪声大、粉尘大（建议配置除尘器），对含水、含泥的物料适应性差，在南方雨季易堵塞，堵塞后清除较为困难。
对于卧式反击破碎机来说，价格不算很高，一般在万元到几十万元左右，呈现差异化，受影响因素较多，除了与设备机型、型号和产量有关，还会受到不同厂家设计、选材及制造工艺影响，以上价格仅作参考。
河南威客电竞VKGAME官方网站厂家都是现货直接面向用户，享受批发价优惠，具体卧式反击破碎机价格多少，可在线询价了解，经理一对一服务，根据需求确定型号和规格，也可按需设计，或者直接到厂来考察设备，好不好、看看就知道。
